Swan 36

Fiche technique

Le Swan 36 est un voilier de course-croisière de 10.91m (35’10”) dessiné par Sparkman & Stephens (États-Unis). Il a été produit par Nautor's Swan (Finlande) entre 1967 et 1970.

Caractéristiques générales du Swan 36

Modèle: Swan 36
Type de coque: Monocoque
Catégorie: Voilier de course-croisière
Chantier naval: Nautor's Swan
Architecte naval: Sparkman & Stephens
Pays: Finlande
Construction: Polyester et fibres de verre (GRP):
- Coque : Monolithique fibres de verre polyester
- Pont : Sandwich fibres de verre polyester
Nombre d'exemplaires produits: Environ 90
Année de lancement: 1967
Année de fin de production: 1970
Type d'appendices: Quillard : quille sans bulbe
Barre: Une barre franche
Safran: Simple safran suspendu
Insubmersible: Non
Transportable: Non
Catégorie de navigation (France): 1
Prix standard public HT (indicatif): N.C. €

Dimensions principales du Swan 36

Longueur de coque: 10.91 m35’ 10”
Longueur à la flottaison: 7.77 m25’ 6”
Bau (largeur): 2.94 m9’ 7”
Tirant d'eau: 1.9 m6’ 2”
Déplacement lège (masse à vide): 7000 kg15432 livres
Masse lest: 3600 kg7937 livres
Type de lest: Plomb

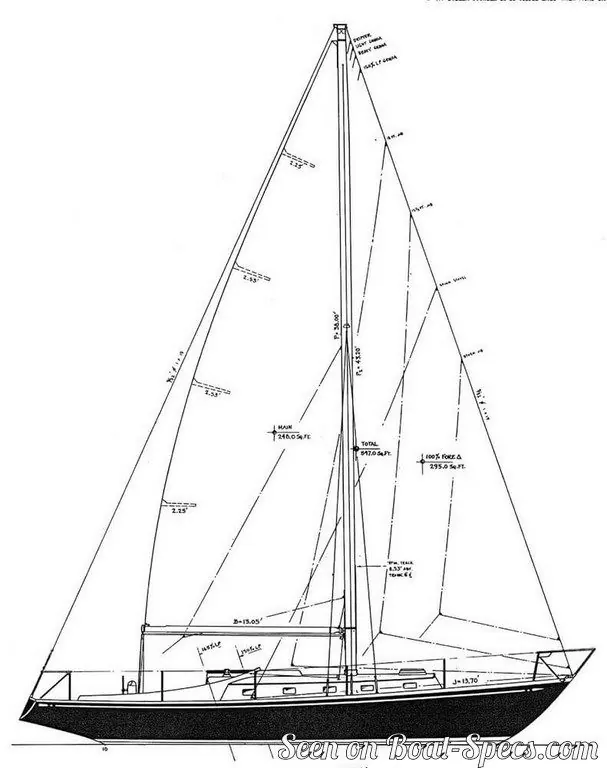

Gréement et voilure du Swan 36

Surface de voile au près: 63.3 m²681 pied²
Surface de voile au portant: 122.3 m²1316 pied²
Surface de grand voile: 21.3 m²229 pied²
Surface du génois: 42 m²452 pied²
Surface du spi symétrique: 101 m²1087 pied²
I iMesure la hauteur du triangle avant (distance du pied de mat à la fixation de l'étai sur le mat): 13.07 m42’ 11”
J iMesure de la base du triangle avant (distance du pied de mat au bas de l'étai): 4.17 m13’ 8”
P iMesure du guindant de la grand voile (distance de l'amure à la drisse): 11.6 m38’ 1”
E iMesure de la bordure de la grand voile (distance de l'amure au point d'écoute): 3.99 m13’ 1”
Type de gréement: Sloop Marconi en tête
Position du mât: Mât emplanté sur la quille
Mât rotatif: Non
Nombres d'étage(s) de barres de flèche: 1
Angle des barres de flèche: 0 °
Matériaux du gréement: Mât et bôme en aluminium
Gréement dormant: Continu

Performances du Swan 36

Rating HN iHN ou Handicap National est un jauge empirique utilisée en France permettant à des monocoques, de tailles et de conceptions différentes, de courir ensemble et de manière équitable. Elle se prête particulièrement au bateau de croisière et course-croisière. En comparant les valeurs on a donc une indication de la vitesse relative de 2 bateaux.: 18.0
Surface de voile au près / déplacement iLe rapport surface de voile sur déplacement est obtenu en divisant la surface de voile par le volume déplacé par le bateau à la puissance 2/3. Ce rapport peut être utilisé pour comparer le plan de voilure de différents voiliers, peu importe leur taille. Au près : moins de 18 le rapport indique un voilier orientée vers la croisière avec des performances limitées, en particulier dans le vent léger, tandis que plus de 25 indique un voilier rapide.: 17.3 m²/T186 pied²/T
Surface de voile au portant / déplacement iLe rapport surface de voile sur déplacement est obtenu en divisant la surface de voile par le volume déplacé par le bateau à la puissance 2/3. Ce rapport peut être utilisé pour comparer le plan de voilure de différents voiliers, peu importe leur taille.: 33.42 m²/T360 pied²/T
Rapport Déplacement Longueur (DLR) iLe rapport déplacement longueur (DLR pour Displacement Length ratio) est une valeur utilisée pour quantifier le poids relatif d'un voilier ou d'un bateau par rapport à son déplacement. Il est obtenu en divisant le déplacement en tonnes par le cube du centième de la longueur à la flottaison en pieds. Le DLR permet donc de comparer le poids de différents bateaux quelques soient leur taille. Un DLR inférieur à 180 indique un voilier léger (typiquement un voilier de course fait pour le planning) tandis qu'un DLR supérieur à 300 indique un voilier lourd qui aura du mal à partir en survitesse.: 423
Rapport de lest iLe rapport de lest est un indicateur de la stabilité; il est obtenu en divisant le déplacement du bateau par la masse du lest. Sachant que la stabilité dépend aussi des formes de coque et de la position du centre de gravité, seuls les bateaux avec des configurations de lest et des formes de coque similaires peuvent être comparés. Plus le rapport de lest est important plus la stabilité est grande.: 51 %
Vitesse critique iQuand un bateau ou un voilier se déplace dans l'eau, il crée un système de vague qui s'oppose à son mouvement. Cet effet accroit dramatiquement la résistance quand le bateau atteint le "speed-length ratio" ("speed-length ratio" est le rapport entre la vitesse en nœuds et la racine carrée de la longueur à la flottaison en pieds) d'environ 1,2 (correspondant à un nombre de Froude d'environ 0,35) . Cet accroissement brutal de la résistance entre les "speed-length ratio" de 1,2 à 1,5, est infranchissable pour les voiliers lourds et devient une véritable barrière. Cela mène au concept de vitesse de critique. La vitesse critique est obtenue en multipliant la racine carrée de la longueur de flottaison en pieds par 1,34.: 6.77 nœuds
